Комплект CAME BX708AGS для автоматизации откатных ворот массой до 800 кг

Комплект автоматики для откатных ворот BX708AGS

Компания CAMЕ - поставщик комплексных высокотехнологических решений для автоматизации частных жилых владений, городских и промышленных территорий, на основе которых создаются интеллектуальные пространства для благополучия людей.

Устройство приводит в действие конструкции шириной до 14 м весом до 800 кг. Двигатель питается от сети 220В, автоматика выдерживает эксплуатацию с интенсивностью до 20 циклов в час.

Под управлением привода открытие/закрытие ворот осуществляется с замедлением, что гарантирует их безопасную эксплуатацию. Оборудование проводит самодиагностику при старте, проверяя работоспособность системы обнаружения преград. Выбор функций выполняется на дисплее, там же отображаются результаты проверки и коды обнаруженных ошибок.

Положение створок контролируется энкодером. Крайние положения ворот задаются концевыми микровыключателями. Система защищена от перегрева – предохранители отключают редуктор при критических значениях температуры. Интегрированный радиодекодер позволяет управлять ограждением на расстоянии – для перемещения полотна достаточно нажать кнопку на радиобрелоке. Управление автоматикой осуществляется с помощью пультов д/у, gsm-модуля, стационарной кнопки или ключа-выключателя. Электронные компоненты устройства защищены от внешнего воздействия надежным корпусом высокой прочности.

В приводе Сame BX-708 установлен блок управления CAME ZBX7N. При подключении фотоэлементов в плату, возможны следующие режимы работы привода: “Стоп, Частичный стоп, Открытие в режиме закрытия”. При обнаружении препятствий, в целях безопасности, считыватель автоматически меняет направление движения ворот. Предохранители на всех подключениях гарантируют дополнительную безопасность от коротких замыканий.

Также плата CAME ZBX7N позволяет подключить следующее дополнительное оборудование и аксессуары:

• GSM модуль
• WI-FI модуль
• Сигнальную лампу Came K-LED
• Внешнюю антенну Came TOP

Привод для откатных ворот Сame BX-708 оборудован механическим концевым выключателем, который реагирует на перемещение стопоров, прикрепленных на рейке, и вырабатывает команду на остановку ворот.

Пример типовой установки

1. Привод
2. Упоры концевых выключателей
3. Зубчатая рейка
4. Ключ-выключатель
5. Сигнальная лампа
6. Фотоэлементы безопасности
7. Стойки под фотоэлементы
8. Механические упоры
9. Пульт ДУ
10. Направляющая скоба с роликами
11. Разветвительный колодец
12. Чувствительный профиль

Функционал, преимущества и ограничения комплекта автоматики Classico BX708AGS

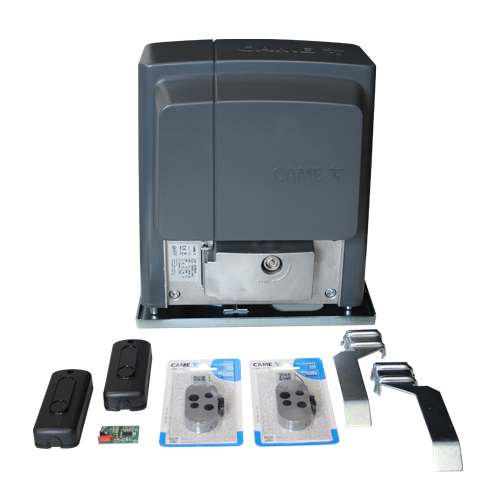

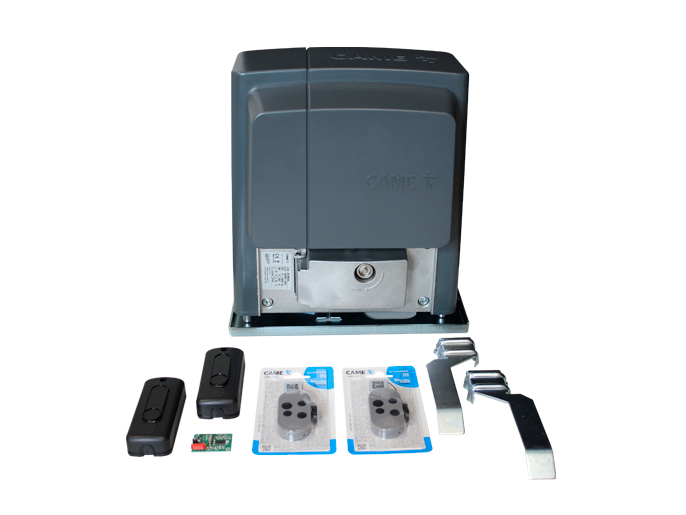

Состав комплекта

• BX708AGS   Привод 230 В для откатных ворот. Встроенный блок управления ZBX7N  1 шт
• AF43S   Плата-радиоприемник 433.92 МГц  1 шт
• TOP44RGR   Брелок-передатчик 4-х канальный с динамическим кодом  2 шт
• DIR10   Фотоэлементы / передатчик, приемник / накладные, дальность 10 м  1 шт

Функционал комплекта автоматики Classico BX708AGS

• Обновленный стильный дизайн.
• Встроенный блок управления с дисплеем и кнопками управления.
• Контроль движения и повышенная безопасность благодаря встроенному энкодеру.
• Встроенная система разблокировки.
• Надежность САМЕ проверенная временем.
• Широкий ассортимент дополнительных устройств управления и безопасности.

Преимущества использования комплекта автоматики Classico BX708AGS

• Функция автоматического закрывания с регулировкой по времени.
• Самодиагностика устройств безопасности.
• Регулировка усилия на трансформаторе.
• Частичное открывание створки (режим калитки) с автоматическим закрыванием.
• Режим замедления перед остановкой в крайних положениях.
• Подключение лампы дополнительного освещения.
• Возможность подключения беспроводной системы безопасности RIO 2.0.

Ограничения

• Максимальная масса створки (кг) 800
• Максимальная ширина створки (м) 14
• Модуль шестерни 4
