Привод CAME BX708AGS для автоматизации откатных ворот массой до 800 кг

Применение привода CAME BX708AGS для отактных ворот

Первым шагом для автоматизации откатных ворот является выбор привода. При выборе привода необходимо учитывать специфику монтажа, характеристики створок – одна или две, ширина, вес, конструкция.

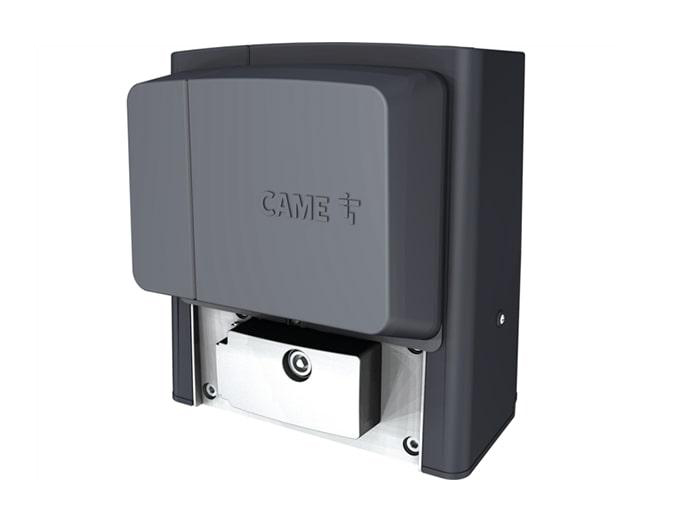

Привод CAME BX708AGS 230В для откатных ворот с массой до 800 кг и створкой шириной до 14 м.

Привод CAME BX708AGS входит в состав комплекта автоматики для откатных ворот BX708AGS Classico для автоматизации откатных ворот массой до 800 кг.

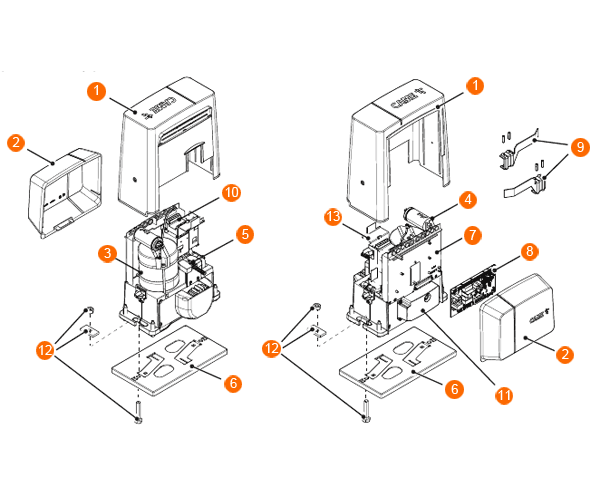

1. Кожух привода
2. Плата управления ZBX7N
3. Крышка платы управления
4. Упоры концевых выключателей
5. Мотор-редуктор
6. Трансформатор
7. Конденсатор
8. Дверца разблокировки
9. Механические концевые выключателиv
10. Крепежные детали
11. Монтажное основание
12. Кронштейн для монтажа аксессуаров (опция)
13. Кронштейн платы управления

Особенности и преимущества использования привода CAME BX708AGS

• Контроль движения и повышенная безопасность благодаря встроенному энкодеру.
• Возможность установки магнитных концевых выключателей.
• Возможность синхронизации двух створок.
• Управление воротами из любой точки мира, благодаря подключению к облачному сервису CAME Connect.
• Обновленный стильный дизайн.
• Встроенный блок управления с дисплеем и кнопками управления.

Функционал привода BX708AGS

• Функция автоматического закрывания с регулировкой по времени.
• Самодиагностика устройств безопасности.
• Регулировка усилия на трансформаторе.
• Частичное открывание створки (режим калитки) с автоматическим закрыванием.
• Режим замедления перед остановкой в крайних положениях.
• Подключение лампы дополнительного освещения.
• Возможность подключения беспроводной системы безопасности RIO 2.0.

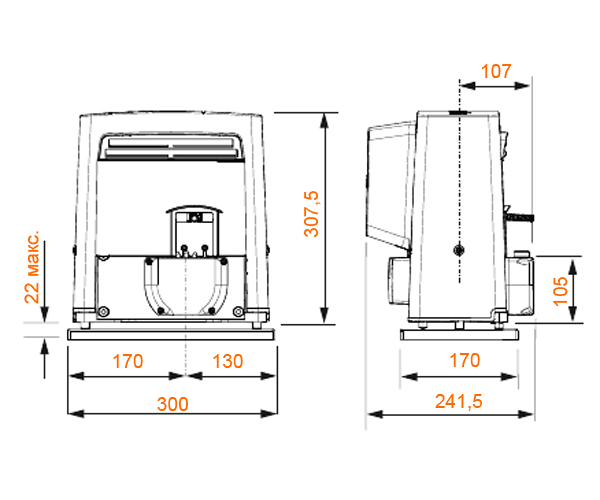

Ограничения при использовании привода BX708AGS

• Максаксимальная масса створки (кг)      800
• Максаксимальная ширина створки (м)      14
• Модуль шестерни      4

Выбор привода для откатных ворот

Откатные ворота можно условно разделить по особенности конструкции на три вида: рельсовые, подвесные, консольные. Автоматика для них, в общем случае, состоит из электродвигателя с редуктором, шестерни, зубчатой рейки и блока управления. Зубчатая рейка фиксируется к воротному полотну и приводится в движение за счет шестерни. Для большей надежности привод ставится на фундамент или основание. При выборе лучшей автоматики для откатных ворот следует учесть четыре критерия:

• масса полотна створки откатных ворот;
• регулярность применения (интенсивность использования);
• габариты противовесов;
• мощность привода.

Масса полотна

Для облегченных створок весом до 500 кг с шириной пролета от 3 до 5 метров, а также для утяжеленных конструкций до 1000 кг и до 6 метров в длину, возможно применение электромеханических приводов. На складских помещениях и промышленных зонах масса ворот достигает 1200-1800 кг, а ширина пролета – до 20 метров. В таких случаях используют гидравлические системы, давление в которых способно двигать тяжелые створки.

Привод CAME BX708AGS - решение подходит для автоматизации откатных ворот.

Регулярность применения (интенсивность использования)

Параметр, определяющий скорость открытия ворот и количество машин, которые смогут пройти за определенный промежуток времени. Например, регулярность применения для бытового привода составляет 30% при ширине створки около 5 метров. Полный цикл открытия и закрытия воротины составит 60 секунд (по 30 с на каждое действие). При таких условиях за один час через ворота смогут проехать 18 автомобилей.

На промышленных зонах, крупных предприятиях, контрольно-пропускных пунктах с высокой интенсивностью движения устанавливают специализированные приводы, которые оснащаются дополнительным узлом охлаждения, так как при повышенных нагрузках электродвигатель начинает перегреваться.

Привод CAME BX708AGS предназначен для интенсивного использования, показатель составляет 30%.

Габариты противовесов

Этот критерий особенно актуален для консольных ворот, так как двигатели приходится перемещать не только воротину, но и ее противовес, длина которого составляет от 40 до 50% от ширины створки. Если речь идет о массивных откатных моделях, то устанавливают более мощные электроприводы.

Мощность привода

Выбирать электропривод всегда стоит с запасом мощности не меньше 30%. Это связано с тем, что в холода полотно может обледенеть и увеличиться в массе, поэтому при движении потребуется больше усилий. Учитывается и сопротивление ветру (парусность), которое также затрудняет открытие/закрытие створки (особенно для монолитных конструкций). К тому же если электропривод начнет работать на пределе мощности, то станет перегреваться, что может послужить причиной для поломки устройства.

Привод CAME BX708AGS оснащен термозащитой от перегрева.
