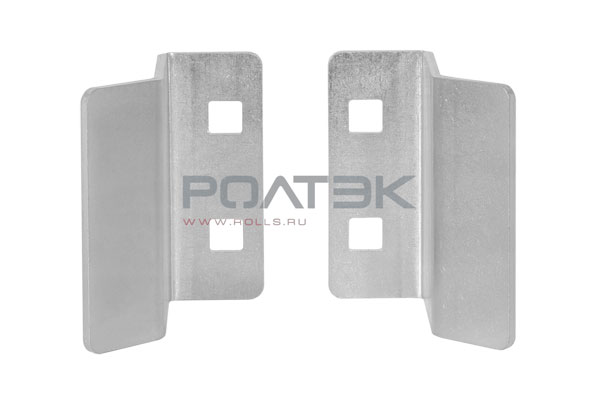

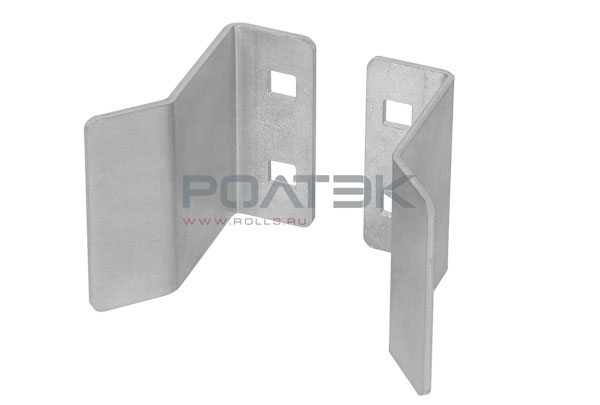

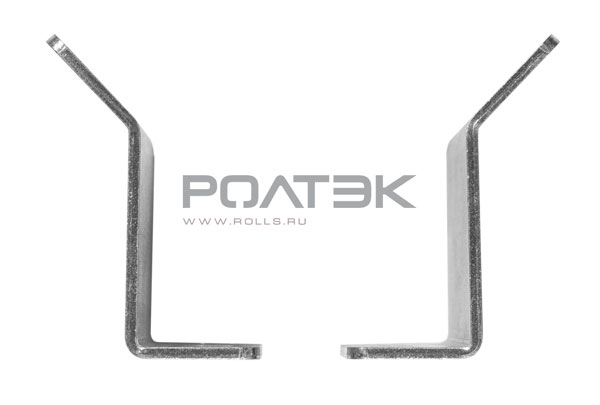

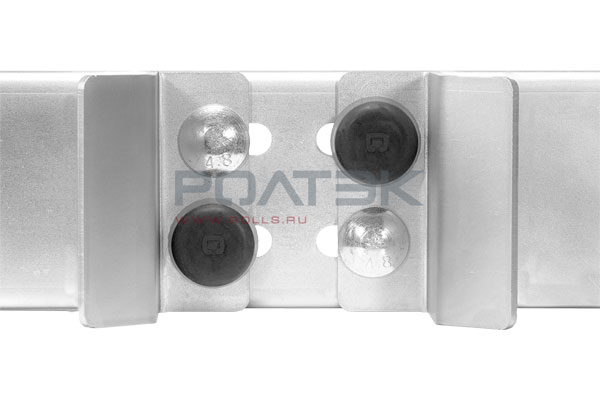

Описание ловителя верхнего составного РОЛТЭК МИКРО
Ловитель верхний составной РОЛТЭК МИКРО предназначен для удерживания верхнего края откатных ворот в закрытом состоянии. Удобен в том случае, если в раме откатных ворот используется профильная труба шириной больше 60 мм.
Ловитель верхний составной используется в составе комплектов:
- Система РОЛТЭК МИКРО для откатных ворот (до 350 кг). Комплект №1
- Система РОЛТЭК МИКРО для откатных ворот (до 350 кг). Комплект №2
Подходит при любой толщине створки. Для регулировки положения предусмотрены пазы, благодаря которым ловитель не требуется сверлить при монтаже.

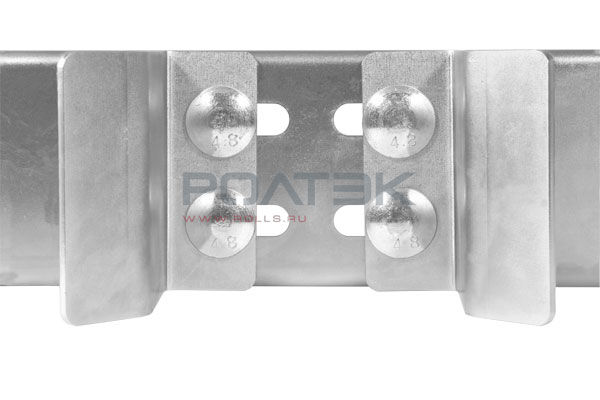

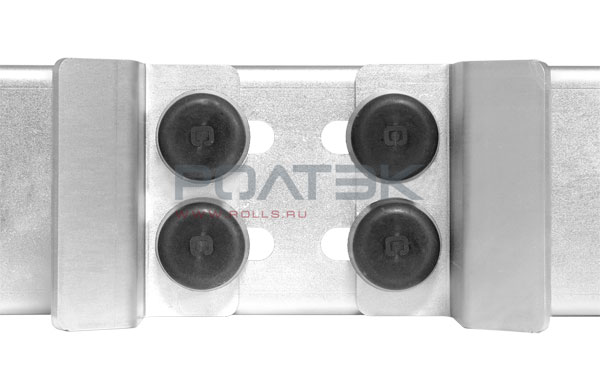

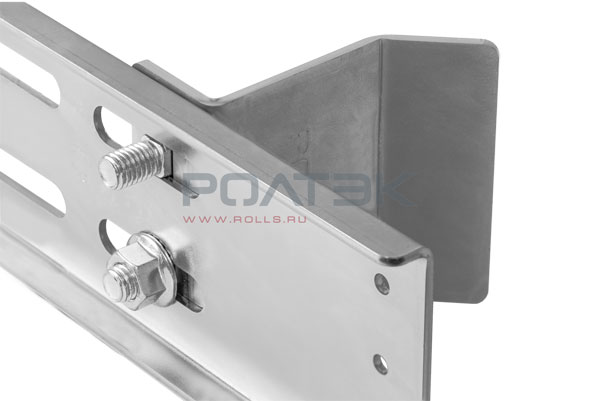

Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058.14 или 058.18) или кронштейн для одинарного столба (код 059.13R или 059.13L), а также кронштейн накладной МИКРО/ЭКО (код 057.27) в случае применения П-образной рамы. Кронштейны обеспечивают возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

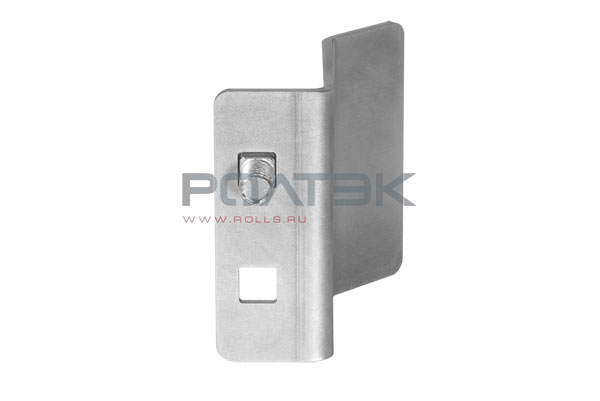

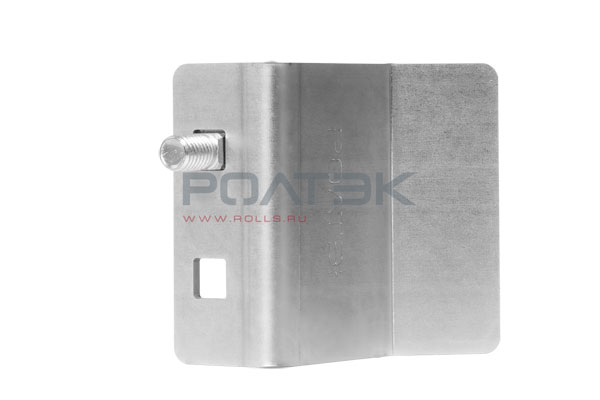

Ловитель крепится при помощи болтового соединения для возможности последующей регулировки, которая может понадобиться при проседании грунта и в других случаях. Ловитель имеет специальную квадратную перфорацию, совпадающую с подголовником болта комплекта крепежа для ловителей (код КК.603.10), что очень удобно при монтаже и надежно фиксирует изделие.
Не допускается крепление ловителя при помощи сварки, это приводит к коррозии и деформации изделия, а также исключает последующую регулировку!
Для крепления ловителей к кронштейну и осуществления регулировки используется комплект крепежа для ловителей (болт с квадрат. подголовником М10х20, гайка с фланцем), 10 шт. (код КК.603.10) или комплекты:
- Комплект болтов М10, 16 мм, 10 шт. (код КК.933 М10х16)
- Комплект болтов М10, 20 мм, 10 шт. (код КК.933 М10х20)
- Комплект шайб 10 мм, 20 шт. (код КК.125 М10)
- Комплект гаек самоконтрящихся М10, 20 шт. (код КК.985 М10)
Модель | Ловитель верхний составной МИКРО |
Материал | Ст 3/S255 |
Тип покрытия | Оцинкованный, ГОСТ 9.302-88 |
Масса, кг | 0,44 |
Длина, мм | 78,9 |
Высота, мм | 80 |
Ширина, мм | внутренняя min 61, внешняя min 108,5 (Регулируемая) |
Максимальная масса ворот, кг | 350 |
Торговая марка | РОЛТЭК |
Производство | Россия |
