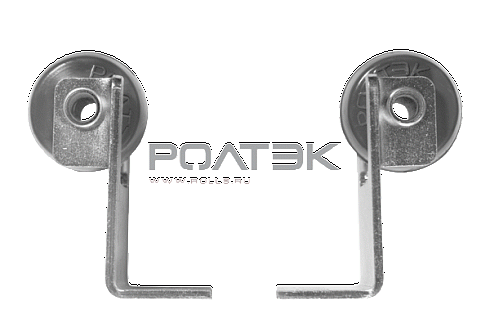

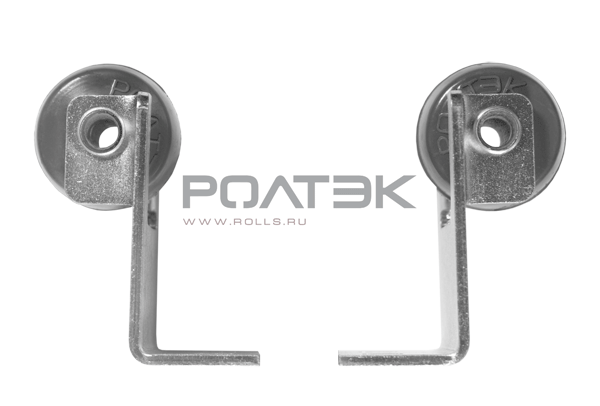

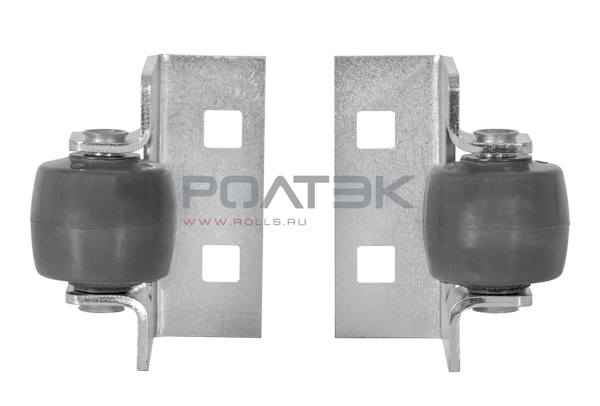

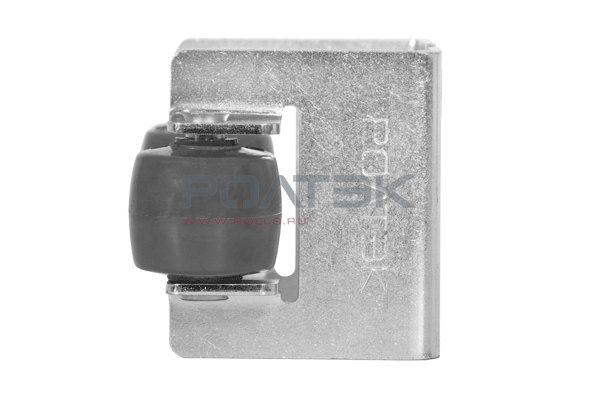

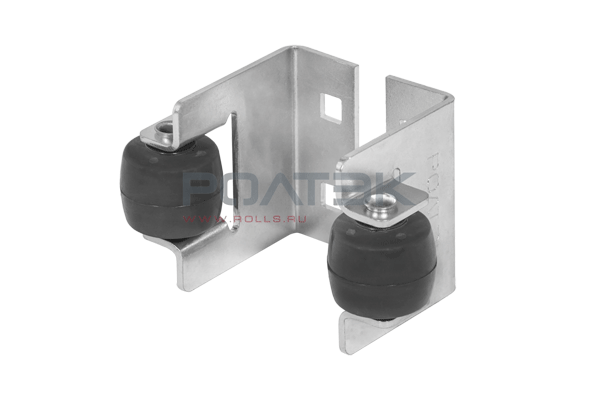

Описание ловителя верхнего составного роликового РОЛТЭК
Ловитель верхний составной роликовый РОЛТЭК предназначен для удерживания верхнего края откатных ворот в закрытом состоянии. В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения, исключающие повреждение декоративного покрытия ворот. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.
Ловитель верхний составной роликовый используется в составе комплектов:
- Система РОЛТЭК МИКРО для откатных ворот (до 350 кг). Комплект №2
- Система РОЛТЭК ЭКО для откатных ворот (до 500 кг)
- Система РОЛТЭК ЕВРО для откатных ворот (до 800 кг)
При изготовлении откатных двустворчатых ворот ловитель верхний роликовый можно использовать для совмещения и удерживания встречных створок.
Подходит при любой толщине створки. Для регулировки положения предусмотрены пазы, благодаря которым ловитель не требуется сверлить при монтаже.
Ловитель выполнен из двух частей, что позволяет производить регулировку по ширине. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058.14 или 058.18) или кронштейн для одинарного столба (код 059.13R или 059.13L), а также кронштейн накладной МИКРО/ЭКО (код 057.27) в случае применения П-образной рамы. Кронштейны обеспечивают возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.
Ловитель крепится при помощи болтового соединения для возможности последующей регулировки, которая может понадобиться при проседании грунта и в других случаях. Ловитель имеет специальную квадратную перфорацию, совпадающую с подголовником болта комплекта крепежа для ловителей (код КК.603.10), что очень удобно при монтаже и надежно фиксирует изделие.
Для крепления ловителей к кронштейну и осуществления регулировки используется комплект крепежа для ловителей (болт с квадрат. подголовником М10х20, гайка с фланцем), 10 шт. (код КК.603.10) или комплекты:
- Комплект болтов М10, 16 мм, 10 шт. (код КК.933 М10х16)
- Комплект болтов М10, 20 мм, 10 шт. (код КК.933 М10х20)
- Комплект шайб 10 мм, 20 шт. (код КК.125 М10)
- Комплект гаек самоконтрящихся М10, 20 шт. (код КК.985 М10)
Ограничения при использовании ловителя верхнего составного роликового РОЛТЭК
Не допускается крепление ловителя при помощи сварки, это приводит к коррозии и деформации изделия, а также исключает последующую регулировку!
Модель | Ловитель верхний составной роликовый |
Материал | Ст 3, каучук |
Тип покрытия | Оцинкованный, ГОСТ 9.302-88 |
Масса, кг | 0,5 |
Длина, мм | 80 |
Высота, мм | 80 |
Ширина, мм | внутренняя min 48, внешняя min 124 (Регулируемая) |
Максимальная масса ворот, кг | 350 |
Торговая марка | РОЛТЭК |
Производство | Россия |
