Ловитель нижний роликовый РОЛТЭК ЭКО

Описание ловителя нижнего роликового ЭКО РОЛТЭК

Ловитель нижний роликовый ЭКО РОЛТЭК воспринимает нагрузку от ролика концевого ЭКО (код 025) в закрытом состоянии сдвижных ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем роликовым, ловитель нижний роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом.

Ловитель нижний роликовый ЭКО РОЛТЭК входит в состав комплектов:

• Система РОЛТЭК ЭКО для откатных ворот (до 500 кг). Комплект №2
• Система РОЛТЭК ЭКО для откатных ворот (до 500 кг). Комплект №4

Ловитель нижний роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот. Конструкция ловителя роликового позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой.

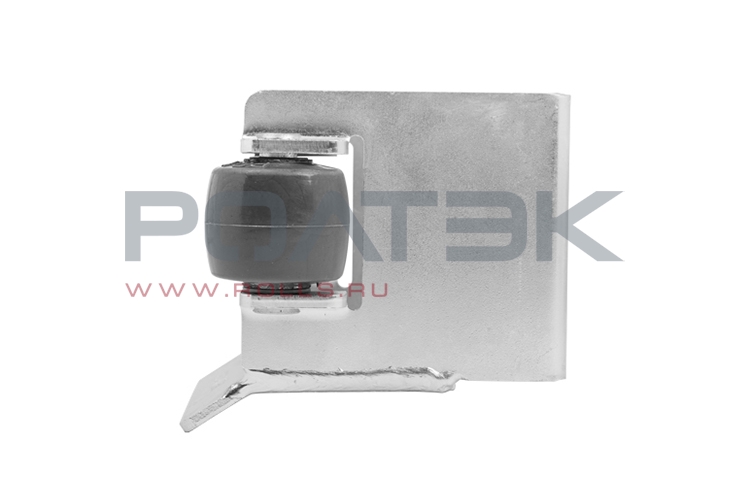

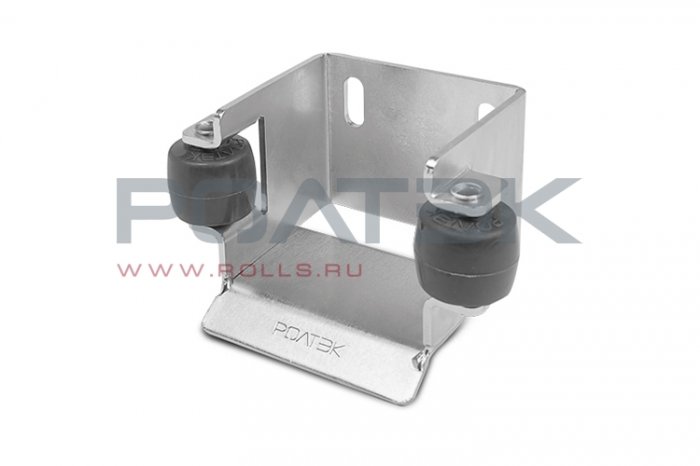

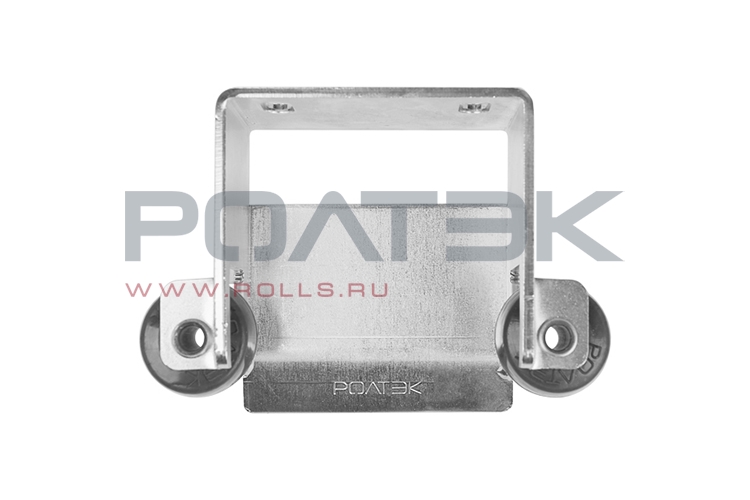

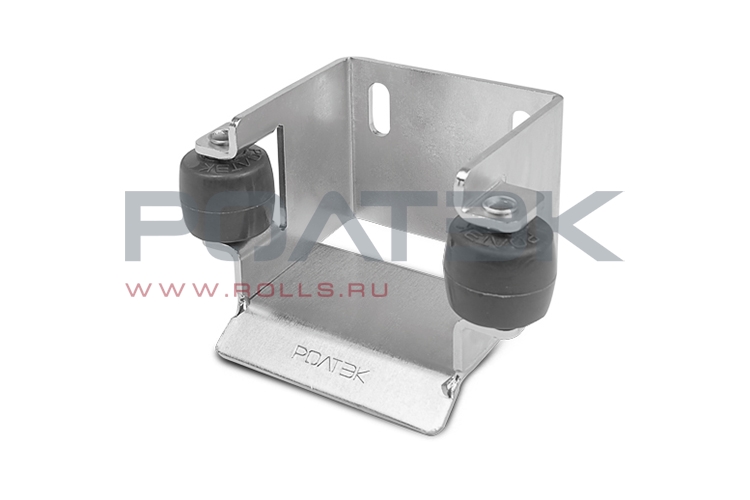

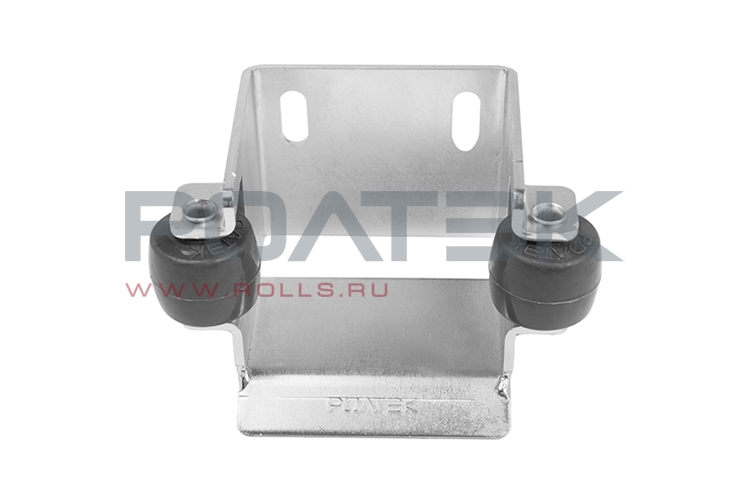

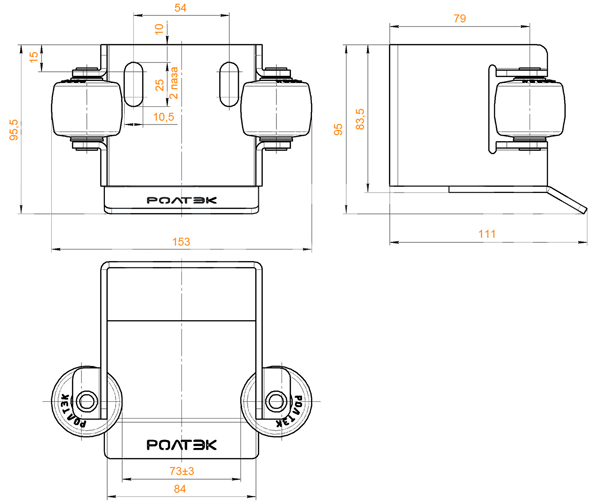

Роликовый нижний ловитель ЭКО состоит из металлического корпуса с оцинкованным покрытием, которое защищает ловитель от коррозии. В боковых стенках ловителя установлены резиновые ролики на нейлоновых втулках, которые вращаются на металлических стержнях.Благодаря наличию в конструкции роликов резиновых (с внутренней нейлоновой втулкой скольжения) ловитель роликовый приобретает несколько дополнительных функций: предотвращает повреждение декоративного покрытия створки, снижает нагрузку, снижает уровень шума при закрытии ворот.

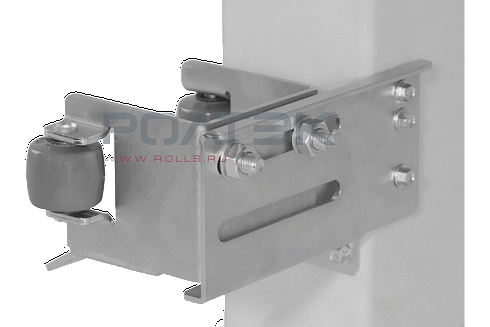

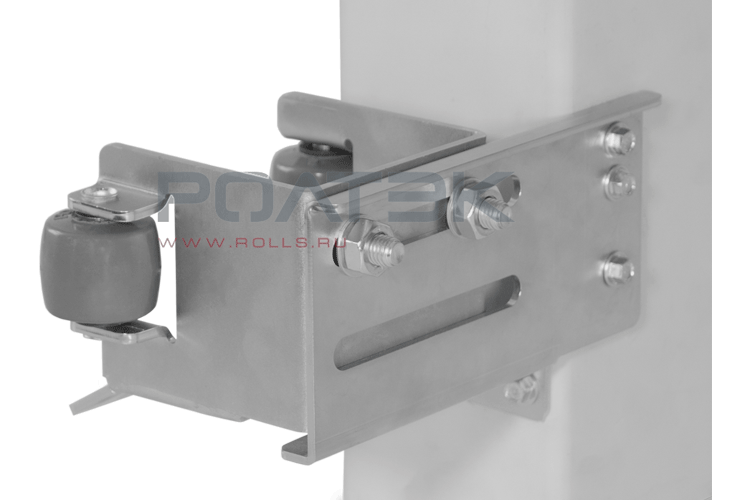

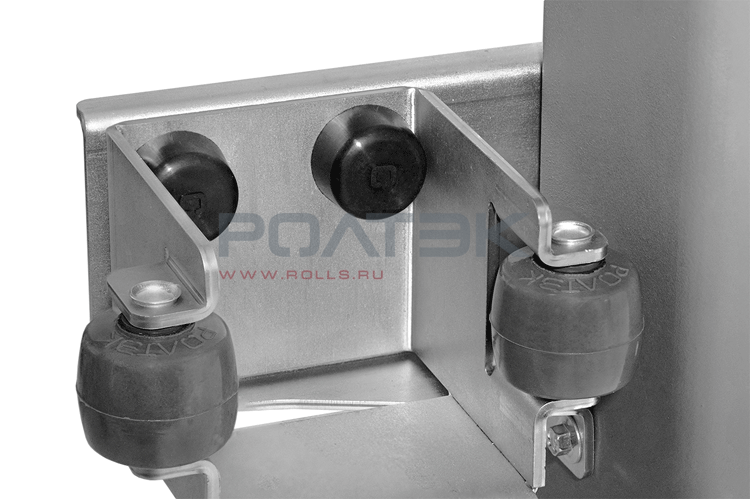

Ловитель ЭКО устанавливается на металлические, кирпичные, бетонные столбы со своим фундаментом либо прикрепляется к капитальным стеновым сооружениям. Если Вы собираетесь крепить ловитель к боковой поверхности, то рекомендуем применить кронштейн ловителя усиленный (артикул 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов. Ловитель крепится при помощи болтового соединения для возможности последующей регулировки по вертикали, для чего в нем предусмотрены пазы. Такая регулировка может понадобиться при проседании грунта.

При монтаже ловитель роликовый необходимо размещать таким образом, чтобы ролик концевой, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель роликовый — ролик концевой будет создавать дополнительную опору.

Ограничения при использовании ловителя нижнего роликового

Внимание:

• не допускается крепление ловителя при помощи сварки, это может привести к коррозии и деформации изделия!
• если же ролик концевой, заходя в ловитель роликовый, не касается его нижней площадки, то монтаж произведен неверно. Следствием неправильной установки пары ловитель-ролик концевой может являться сокращение срока службы ворот.
• если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые ролики резиновые ловителя роликового, создавая грохот, то монтаж ворот произведен неправильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель роликовый.
