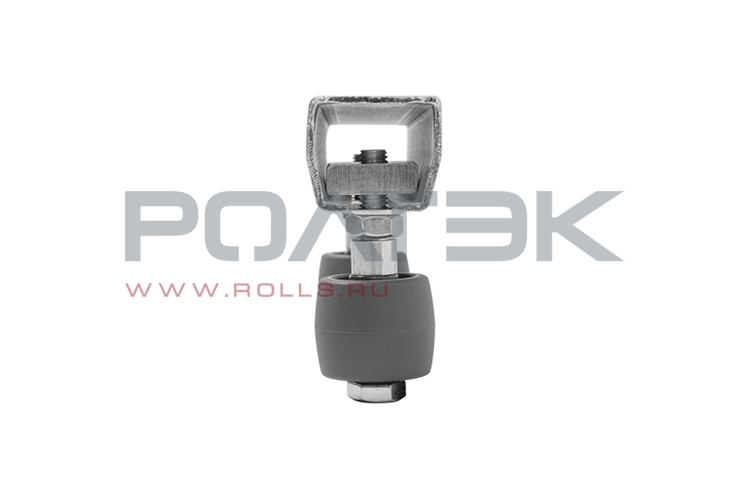

Описание кронштейна квадратного РОЛТЭК
Кронштейн квадратный РОЛТЭК (кронштейн с верхними поддерживающими роликами) предназначен для удержания (предотвращения раскачивания) створки откатных ворот и других конструкций. Применяется совместно с двумя роликами резиновыми (код 040) или роликами нейлоновыми (код 042), не входящими в комплектацию. Использование кронштейна квадратного обеспечивает удержание верхней части створки откатных ворот в предусмотренном конструкцией положении.
Кронштейн квадратный используется в составе комплектов:
- Система РОЛТЭК МИКРО для откатных ворот (до 350 кг). Комплект №1
- Система РОЛТЭК МИКРО для откатных ворот (до 350 кг). Комплект №2
- Система РОЛТЭК ЭКО для откатных ворот (до 500 кг)
- Система РОЛТЭК ЕВРО для откатных ворот (до 800 кг)

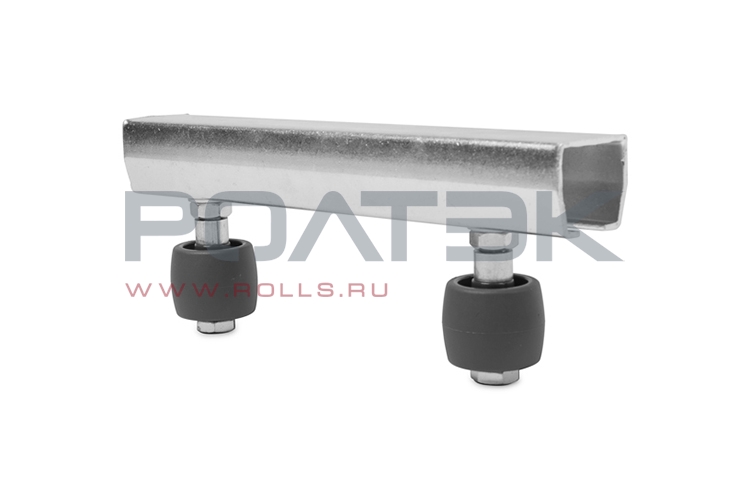

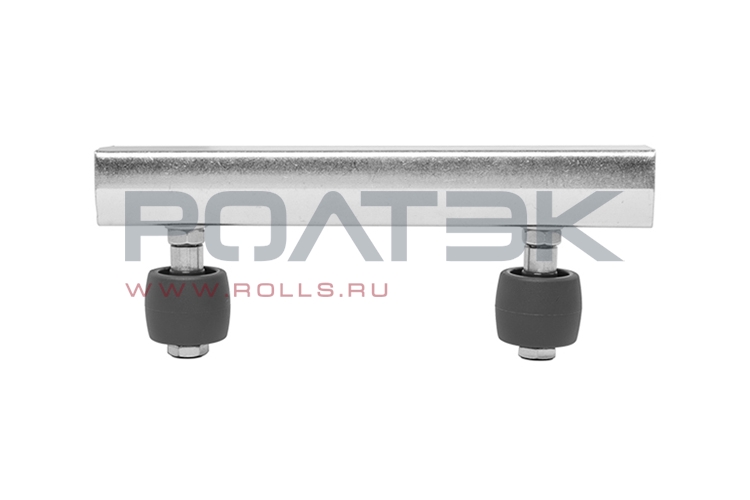

Кронштейн выполнен в виде профильной трубы, крепление выполняется к П-образной раме при помощи сварки, роликами вниз. При этом створка откатных ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения. Стандартная длина кронштейна составляет 250 мм. При необходимости использования кронштейна другой длины его можно изготовить из направляющей (код 130-Ц) либо использовать несколько кронштейнов. При расчете количества кронштейнов с роликами необходимо учитывать площадь сплошного заполнения ворот:
| Площадь створки | Количество кронштейнов |
| до 12 м2 | 1 на столб |
| более 12 м2 | 2 на столб или двойной |
Ограничения при использовании кронштейна
Внимание! Совместно с кронштейном квадратным невозможно использование роликов резиновых с набором крепежа «стандарт» (код 041) и роликов нейлоновых с набором крепежа «стандарт» (код 043).
| Модель | Кронштейн квадратный |
| Материал | DX51D, EN 10142:2000 |
| Тип покрытия | Оцинкованный |
| Масса, кг | 0,55 |

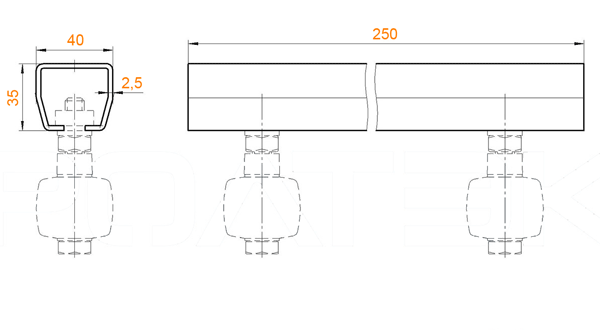

| Габаритные размеры, мм | 250×40×35 |
| Толщина металла (мм) | 2,5 |
| Максимальная масса ворот, кг | 2000 |
| Торговая марка | РОЛТЭК |
| Производство | Россия |
