Привод R-Tech SL1500AC для автоматизации откатных ворот массой до 1500 кг

Описание привода R-TECH SL1500 для отактных ворот

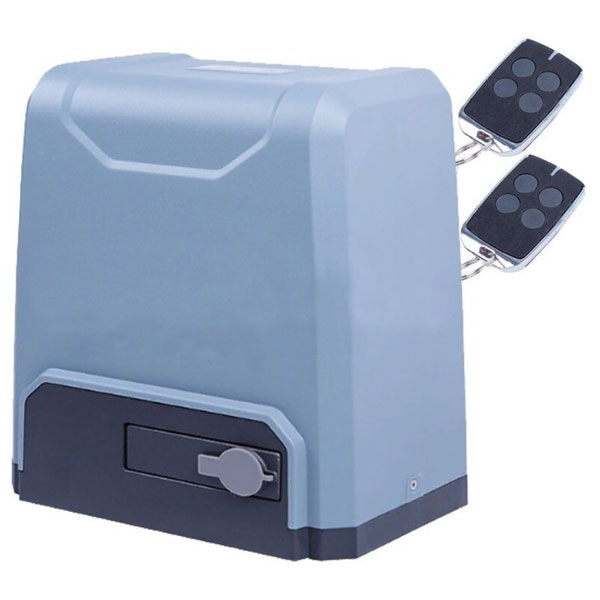

Привод R-TECH SL1500AC - это электромеханический привод с самоблокирующимся редуктором, электронным блоком управления и встроенным радиоприемником. Питание привода осуществляется от сети напряжением 230 В частотой 50 Гц. В состав комплекта, поставляемом с приводом R-TECH SL1500AC, кроме привода входит ряд дополнительных аксессуаров. Привод SL1500AC предназначен для автоматизации откатных (сдвижных) ворот общим весом створки до 1500 кг. Корпус привода выполнен с соблюдением стандарта IP54, обеспечивающего защиту рабочих элементов привода от от пыли, влаги и прочего негативного влияния внешних факторов окружающей среды. Привод адаптирован для работы в условиях резко континентального климата России и обладает широким температурным диапазоном эксплуатации от -40°C до +70°C.

Блок управления приводом, на основе платы PY600-A, отделен от моторного отсека и расположен сбоку, в отдельном боксе с защитной крышкой. Такое размещение обеспечивает удобство программирования и монтажа. Кроме того в блок управления встроена радиоплата, поддерживающая частоту 433,92 МГц и позволяющая хранить в памяти до 40 пультов передатчиков R-TECH A-RT-4.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, позволяющую предотвратить несанкционированный доступ извне. При отключении электропитания устройство редуктора позволяет открыть или закрыть ворота вручную, благодаря аварийному ручному расцепителю.

В приводе R-TECH SL1500 установлена плата управления PY600-A поддерживающая работу в широком диапазоне входного напряжения, что позволяет использовать привод в местах с нестабильной электрификацией, например, в удаленной сельской местности. Плата оборудована подстроечными резисторами и механическими DIP-переключателями, для программирования и управления дополнительными функциями работы привода (функция частичного открывания створки для прохода пешехода (режим калитки), функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов, функция автоматического закрывания ворот, функция замедления в режиме открывания/закрывания и другие). Также плата PY600-A позволяет подключить следующее дополнительное оборудование и аксессуары:

• внешняя антенна R-TECH A-RT-A1;
• сигнальная лампа R-TECH A-RT-LA230V;
• фотоэлементы безопасности R-TECH A-RT-F1;
• модуль открытия ворот с телефона R-TECH A-RTU5024 v2020 Lite;
• внешний радиоприемник R-TECH A-RT-GE-RCV1.

Привод для откатных ворот R-TECH SL1500 оборудован механическими концевыми выключателями, которые реагирует на перемещение стопоров, прикрепленных на рейке, и вырабатывают команду на остановку ворот. Настройка и управление которыми осуществляется с помощью механических DIP-переключателей расположенных на плате управления.

Сборка произведена в г. Санкт-Петербург. Привод протестирован и готов к работе.

Базовая комплектация

• Электромеханический привод R-TECH SL1000AC.M для откатных ворот   1 шт.
• Набор крепежных элементов   1 шт.
• Пульт R-TECH A-RT-4   2 шт.
• Ключ разблокировки      2 шт.
• Инструкция на Русском языке   1 шт.

Преимущества использования привода R-TECH SL1500AC

• Простота настройки и удобство монтажа;
• Бронзовая шестерня редуктора;
• Стальная фрезерованная внешняя шестерня;
• Устойчивая работа в условиях пониженного напряжения и низких температур;
• Высокопрочный пластиковый корпус (IP54);
• Низкий уровень шума и защита от перегрева;
• Вес полотна ворот до 1500 кг (возможность установки на ворота длиной до 12 метров);
• Запись до 40 пультов в память встроенного радиоприемника;
• Широкий перечень подключаемого дополнительного оборудования и аксессуаров.

Ограничения при использовании привода R-TECH SL1000AC.M

• Максимальная масса створки   1500 кг
• Максимальная ширина створки   12 м
