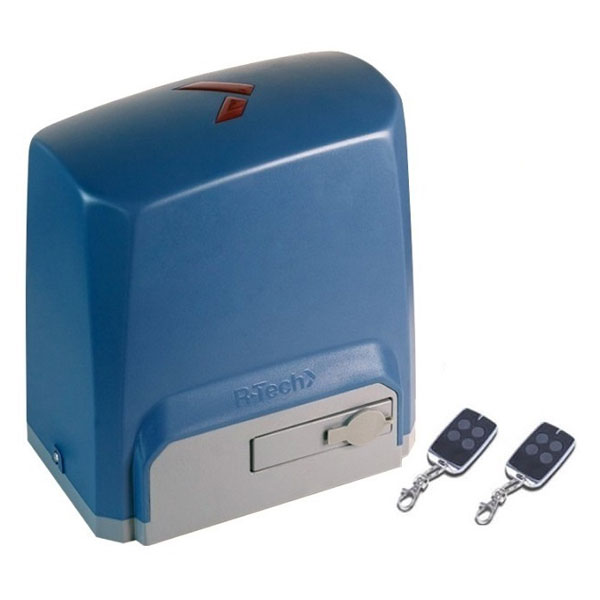

Привод R-Tech SL1000AC.M для автоматизации откатных ворот массой до 1000 кг

Описание привода R-TECH SL1000AC.M для отактных ворот

Привод R-TECH SL1000AC.M представляет собой электромеханический привод для автоматизации откатных ворот с самоблокирующимся редуктором, электронным блоком управления и встроенным радиоприемником. Привод SL1000AC.M предназначен для автоматизации откатных (сдвижных) ворот общим весом створки до 1000 кг. Корпус поддерживает высокий стандарт защиты IP54 от пыли и влаги, тем самым надежно защищая рабочие элементы привода от негативного влияния внешних факторов окружающей среды. Привод адаптирован для работы в условиях резко континентального климата России и обладает широким температурным диапазоном эксплуатации от -40°C до +70°C.

Для удобства программирования и монтажа, блок управления приводом отделен от моторного отсека и расположен сбоку, в отдельном боксе с защитной крышкой.

В приводе R-TECH SL1000AC.M установлена плата управления PY600-AT поддерживающая работу в широком диапазоне входного напряжения, что позволяет использовать привод в местах с нестабильной электрификацией, например, в удаленной сельской местности. Плата оборудована подстроечными резисторами и механическими DIP-переключателями, для программирования и управления дополнительными функциями работы привода (функция частичного открывания створки для прохода пешехода (режим калитки), функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов, функция автоматического закрывания ворот, функция замедления в режиме открывания/закрывания и другие). В блок управления встроена радиоплата, поддерживающая частоту 433,92 МГц и позволяющая хранить в памяти до 40 пультов передатчиков R-TECH A-RT-4. Плата PY600-AT позволяет подключить следующее дополнительное оборудование и аксессуары:

• Внешняя антенна R-TECH A-RT-A1;
• Сигнальная лампа R-TECH A-RT-LA230V;
• Фотоэлементы безопасности R-TECH A-RT-F1;
• Модуль открытия ворот с телефона R-TECH A-RTU5024 v2020 Lite;
• Внешний радиоприемник R-TECH A-RT-GE-RCV1.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, позволяющую предотвратить несанкционированный доступ извне. В случае же отключения электричества, благодаря аварийному ручному расцепителю, можно открывать или закрывать ворота вручную.

Привод для откатных ворот R-TECH SL1000AC.M оборудован магнитными управляемыми контактами (герконами), которые реагируют на перемещение магнитов, прикрепленных на рейке (магнитные концевые выключатели), и вырабатывают команду на остановку ворот. В отличие от механических концевых выключателей, магнитные расположены внутри корпуса и не подвержены механическому воздействию окружающей среды.

Сборка произведена в г. Санкт-Петербург. Привод протестирован и готов к работе.

Базовая комплектация

• Электромеханический привод R-TECH SL1000AC.M для откатных ворот   1 шт.
• Набор крепежных элементов   1 шт.
• Пульт R-TECH A-RT-4   2 шт.
• Ключ разблокировки      2 шт.
• Инструкция на Русском языке   1 шт.

Преимущества использования привода R-TECH SL1000AC.M

• Простота настройки и удобство монтажа;
• Магнитные концевые выключатели;
• Бронзовая шестерня редуктора;
• Стальная фрезерованная внешняя шестерня;
• Устойчивая работа в условиях пониженного напряжения и низких температур;
• Высокопрочный пластиковый корпус (IP54);
• Низкий уровень шума и защита от перегрева;
• Вес полотна ворот до 1000 кг (возможность установки на ворота длиной до 12 метров);
• Запись до 40 пультов в память встроенного радиоприемника;
• Широкий перечень подключаемого дополнительного оборудования и аксессуаров.

Ограничения при использовании привода R-TECH SL1000AC.M

• Максимальная масса створки   1 000 кг
• Максимальная ширина створки   12 м
