Привод РОЛТЭК SL1000AC для автоматизации откатных ворот массой до 1000 кг

Описание привода РОЛТЭК SL1000AC для отактных ворот

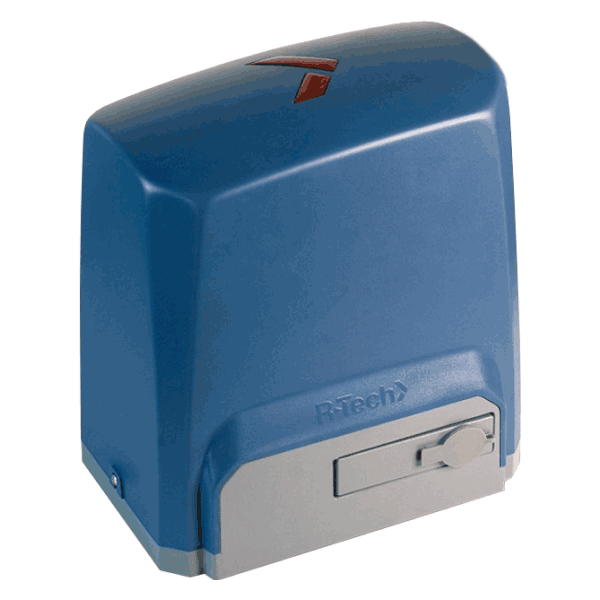

Привод РОЛТЭК SL1000AC представляет собой электромеханический привод для автоматизации откатных ворот с самоблокирующимся редуктором, электронным блоком управления и встроенным радиоприемником. Сборка произведена в Санкт-Петербурге. Каждый привод протестирован и готов к работе.

Прекрасно подходит для автоматизации откатных ворот с средней интенсивностью эксплуатации.

Первым шагом для автоматизации откатных ворот является выбор привода. При выборе привода необходимо учитывать специфику монтажа, характеристики створок – одна или две, ширина, вес, конструкция.

Привод РОЛТЭК SL1000AC самоблокирующийся 230В для откатных ворот с массой до 1 000 кг и створкой шириной до 12 м.

В комплекте с приводом РОЛТЭК SL1000AC поставляются:

• Пульт радиоуправления 4-канальный   2 шт.
• Ключ разблокировки   2 шт.
• Кронштейн механического концевого выключателя   2 шт.
• Винт кронштейна механического концевого выключателя М6×10   4 шт.
• Подставка универсальная М10   1 шт.

Функционал привода SL1000AC

• Встроенный блок управления с интегрированным радиоприемником.
• Память приемника позволяет программировать до 40 пультов управления.
• Возможность подклюения дополнительных устройств и аксессуаров.
• Функция частичного открывания створки для доступа пешехода (режим калитки).
• Функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов.
• Функция автоматического закрывания ворот.
• Функция замедления в режиме открывания/закрывания.

Радиоуправление

• Код   динамический.
• Рабочая частота   433,92 МГц.
• Дальность действия не менее   30 м.
• Количество программируемых пультов в память приемника (максимальное)   40 шт.
• Источник питания пульта   тип 2032 х 1 шт.

Особенности и преимущества использования привода РОЛТЭК SL1000AC

• Значительно повышена устойчивость работы в условиях пониженного напряжения.
• Простота и удобство монтажа.
• Легкость сервисного обслуживания.
• Упрощенный доступ к внутренним частям двигателя.
• 2 четырехканальных пульта радиоуправления уже в комплекте.
• Простое программирование функций при помощи dip-переключателей.
• Простой и практичный механизм разблокировки металлическим ключом.
• Внешняя шестерня фрезерованная стальная.
• Шестерня редуктора бронзовая.

Ограничения при использовании привода SL1000AC

• Максаксимальная масса створки (кг)      1000
• Максаксимальная ширина створки (м)      12
• Модуль шестерни      m4/Z17

Выбор привода для откатных ворот

Откатные ворота можно условно разделить по особенности конструкции на три вида: рельсовые, подвесные, консольные. Автоматика для них, в общем случае, состоит из электродвигателя с редуктором, шестерни, зубчатой рейки и блока управления. Зубчатая рейка фиксируется к воротному полотну и приводится в движение за счет шестерни. Для большей надежности привод ставится на фундамент или основание. При выборе лучшей автоматики для откатных ворот следует учесть четыре критерия:

• масса полотна створки откатных ворот;
• регулярность применения (интенсивность использования);
• габариты противовесов;
• мощность привода.

Масса полотна

Для облегченных створок весом до 500 кг с шириной пролета от 3 до 5 метров, а также для утяжеленных конструкций до 1000 кг и до 6 метров в длину, возможно применение электромеханических приводов. На складских помещениях и промышленных зонах масса ворот достигает 1200-1800 кг, а ширина пролета – до 20 метров. В таких случаях используют гидравлические системы, давление в которых способно двигать тяжелые створки.

Регулярность применения (интенсивность использования)

Параметр, определяющий скорость открытия ворот и количество машин, которые смогут пройти за определенный промежуток времени. Например, регулярность применения для бытового привода составляет 30% при ширине створки около 5 метров. Полный цикл открытия и закрытия воротины составит 60 секунд (по 30 с на каждое действие). При таких условиях за один час через ворота смогут проехать 18 автомобилей.

Привод РОЛТЭК SL1000AC предназначен для интенсивного использования, показатель составляет 35%.

Габариты противовесов

Этот критерий особенно актуален для консольных ворот, так как двигатели приходится перемещать не только воротину, но и ее противовес, длина которого составляет от 40 до 50% от ширины створки. Если речь идет о массивных откатных моделях, то устанавливают более мощные электроприводы.

Мощность привода

Выбирать электропривод всегда стоит с запасом мощности не меньше 30%. Это связано с тем, что в холода полотно может обледенеть и увеличиться в массе, поэтому при движении потребуется больше усилий. Учитывается и сопротивление ветру (парусность), которое также затрудняет открытие/закрытие створки (особенно для монолитных конструкций). К тому же если электропривод начнет работать на пределе мощности, то станет перегреваться, что может послужить причиной для поломки устройства.
