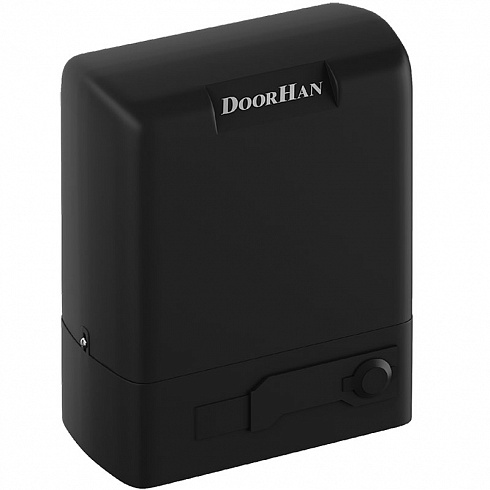

Привод DoorHan SLIDING-800 для автоматизации откатных ворот массой до 800 кг

Описание привода DoorHan SLIDING-800 для откатных ворот

Электромеханический привод SLIDING-800 предназначен для автоматизации откатных (сдвижных) ворот без врезной калитки.

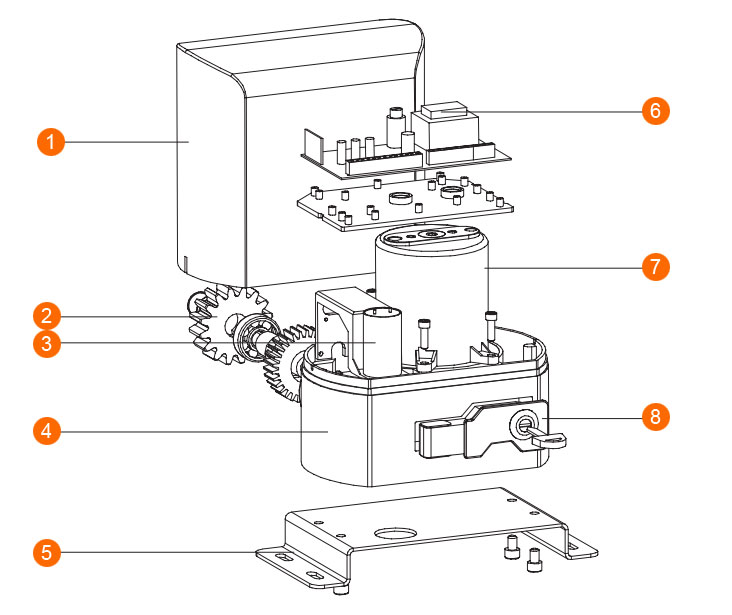

Привод состоит из механического редуктора в густой смазке и электродвигателя со встроенным блоком управления, выполненых в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепляемой на створке ворот.

1. Крышка корпуса
2. Шестерня
3. Конденсатор
4. Корпус редуктора
5. Крепление привода
6. Блок управления
7. Статор
8. Расцепитель

При неработающем двигателе самоблокирующийся редуктор обеспечивает механическую блокировку ворот. При отключении питающего напряжения предусмотрено открытие или закрытие ворот вручную с помощью аварийного ручного расцепителя.

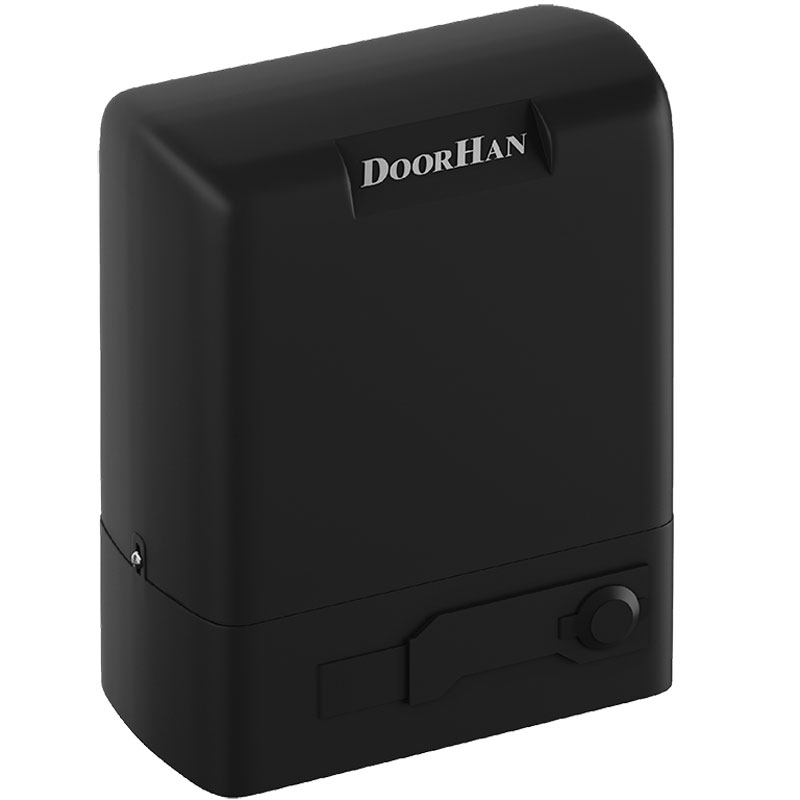

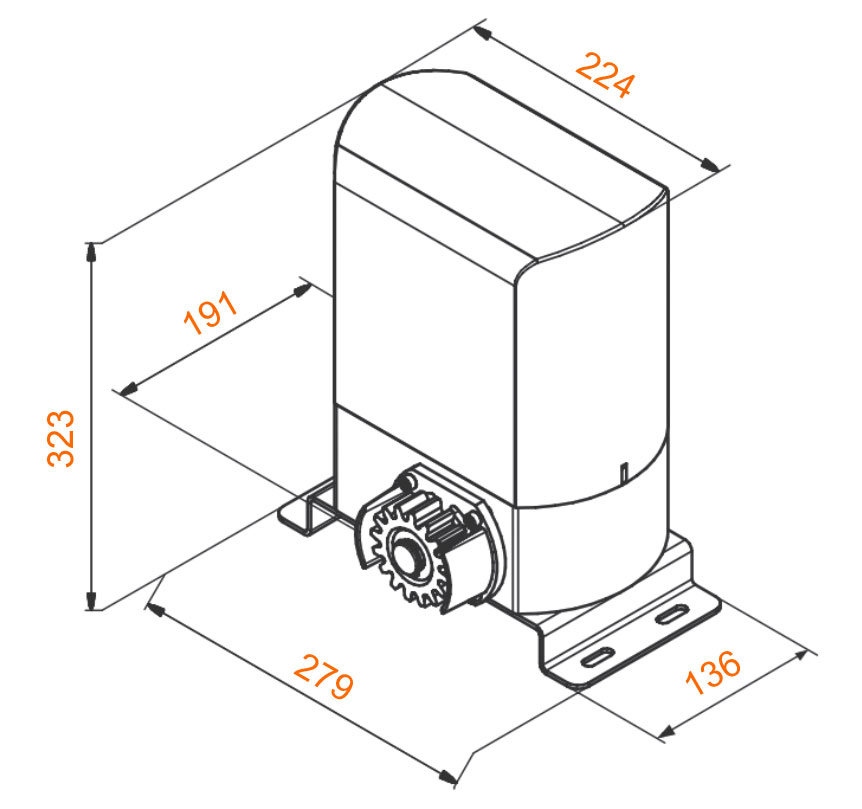

Дизайн

Базовая комплектация

• Привод Sliding-800   1 шт.
• Блок управления(встроенный) PCB-SL   1 шт.
• Концевые выключатели (открытие/закрытие)   1 пара
• Монтажное основание   1 шт.
• Комплект крепления привода   1 шт.
• Ключ расцепителя   2 шт.

Особенности функционала привода SLIDING-800

• Система автоматической остановки останавливает работу мотора в крайних положениях.
• Управление приводом от стационарной кнопки или пульта дистанционного управления в пошаговом режиме «открыть—стоп—закрыть — стоп».
• Удaропрочный ABS-пластик
• Защита от перегрева привода.

Преимущества использования привода DoorHan SLIDING-800

• Блок управления расположен внутри корпуса привода вместе с мотор-редуктором. Многофункциональный блок управления дает возможность подключения фотоэлементов (на открывание и закрывание ворот), а также сигнальной лампы, что повышает безопасность эксплуатация ворот.
• Остановка в крайних положениях происходит за счет срабатывания бесконтактных электронных концевых выключателей. Магнитные концевые выключатели нового поколения обеспечивают точность срабатывания концевиков в крайних положениях.
• Возможность настройки усилия, автозакрывания и раздельного управления.
• В случае отсутствия электроэнергии поворот рычага расцепляет привод, после чего возможно открывание ворот с помощью ручной цепи.
• Встроенный приемник позволяет записать до 60 пультов.
• Привод обладает низким уровнем шума.

Ограничения при использовании привода SLIDING-800

• Максимальная масса створки   800 кг
