Применение привода CAME BKS12AGS для отактных ворот
Первым шагом для автоматизации откатных ворот является выбор привода. При выборе привода необходимо учитывать специфику монтажа, характеристики створок – одна или две, ширина, вес, конструкция.

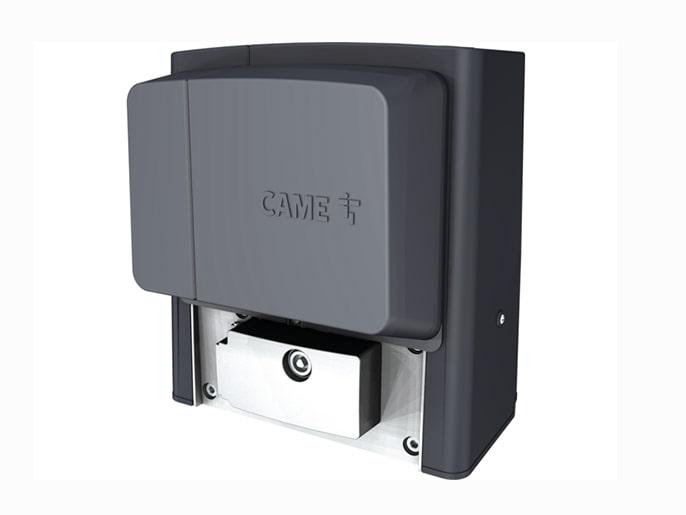

Привод CAME BKS12AGS самоблокирующийся 230В для откатных ворот с массой до 1 200 кг и створкой шириной до 20 м.
Самоблокирующийся привод CAME BKS12AGS входит в состав комплекта автоматики для откатных ворот на основе привода BKS12AGS.

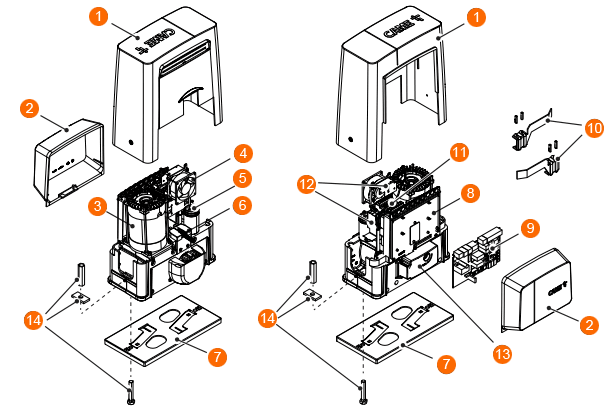

- Кожух привода
- Крышка платы управления
- Мотор-редуктор
- Вентилятор (серия BKS08AGS)
- Конденсатор
- Механические концевые выключатели
- Монтажное основание
- Кронштейн платы управления
- Плата управления ZBKN
- Упоры концевых выключателей
- Трансформатор
- Кронштейн для монтажа аксессуаров (опция)
- Дверца разблокировки
- Крепежные детали
Особенности и преимущества использования привода CAME BKS12AGS
- Возможность установки магнитных концевых выключателей.
- Возможность синхронизации двух створок.
- Встроенная система разблокировки.
- Встроенный блок управления с дисплеем и кнопками управления.
- Обновленный стильный дизайн.
- Широкий ассортимент дополнительных устройств управления и безопасности.
Функционал привода BKS12AGS
- Функция автоматического закрывания с регулировкой по времени.
- Самодиагностика устройств безопасности.
- Регулировка усилия на трансформаторе.
- Частичное открывание створки (режим калитки) с автоматическим закрыванием.
- Повышенное усилие в начальный момент движения ворот.
- Подключение лампы дополнительного освещения.
- Возможность подключения беспроводной системы безопасности RIO 2.0.
Ограничения при использовании привода BKS12AGS
- Максаксимальная масса створки (кг) 1200
- Максаксимальная ширина створки (м) 20
- Модуль шестерни 4
Выбор привода для откатных ворот
Откатные ворота можно условно разделить по особенности конструкции на три вида: рельсовые, подвесные, консольные. Автоматика для них, в общем случае, состоит из электродвигателя с редуктором, шестерни, зубчатой рейки и блока управления. Зубчатая рейка фиксируется к воротному полотну и приводится в движение за счет шестерни. Для большей надежности привод ставится на фундамент или основание. При выборе лучшей автоматики для откатных ворот следует учесть четыре критерия:
- масса полотна створки откатных ворот;
- регулярность применения (интенсивность использования);
- габариты противовесов;
- мощность привода.
Масса полотна
Для облегченных створок весом до 500 кг с шириной пролета от 3 до 5 метров, а также для утяжеленных конструкций до 1000 кг и до 6 метров в длину, возможно применение электромеханических приводов. На складских помещениях и промышленных зонах масса ворот достигает 1200-1800 кг, а ширина пролета – до 20 метров. В таких случаях используют гидравлические системы, давление в которых способно двигать тяжелые створки.
Привод CAME BKS12AGS - решение подходит для автоматизации откатных ворот на крупных промышленных предприятиях.
Регулярность применения (интенсивность использования)
Параметр, определяющий скорость открытия ворот и количество машин, которые смогут пройти за определенный промежуток времени. Например, регулярность применения для бытового привода составляет 30% при ширине створки около 5 метров. Полный цикл открытия и закрытия воротины составит 60 секунд (по 30 с на каждое действие). При таких условиях за один час через ворота смогут проехать 18 автомобилей.
На промышленных зонах, крупных предприятиях, контрольно-пропускных пунктах с высокой интенсивностью движения устанавливают специализированные приводы, которые оснащаются дополнительным узлом охлаждения, так как при повышенных нагрузках электродвигатель начинает перегреваться.
Привод CAME BKS12AGS предназначен для интенсивного использования, показатель составляет 50%.
Габариты противовесов
Этот критерий особенно актуален для консольных ворот, так как двигатели приходится перемещать не только воротину, но и ее противовес, длина которого составляет от 40 до 50% от ширины створки. Если речь идет о массивных откатных моделях, то устанавливают более мощные электроприводы.
Мощность привода
Выбирать электропривод всегда стоит с запасом мощности не меньше 30%. Это связано с тем, что в холода полотно может обледенеть и увеличиться в массе, поэтому при движении потребуется больше усилий. Учитывается и сопротивление ветру (парусность), которое также затрудняет открытие/закрытие створки (особенно для монолитных конструкций). К тому же если электропривод начнет работать на пределе мощности, то станет перегреваться, что может послужить причиной для поломки устройства.
Привод CAME BKS12AGS оснащен термозащитой от перегрева.
Модель | BKS12AGS |
Тип | Привод для откатных ворот |
Класс защиты (IP) | 44 |
Диапазон температур, °C | -20 ÷ +55 |
Напряжение питания, В | 230 |
Интенсивность использования, % | 50% (ИНТЕНСИВНОЕ) |
Максимальная длина створки, м | 20 |
Максимальный потребляемый ток двигателя, A | 3,3 |
Мощность, Вт | 540 |
Напряжение электропитания (В, 50 Гц) | 230 |
Напряжение электропитания привода (50 Гц), В | 230 |
Скорость движения створки, м/мин | 10,5 |
Совместимость с CAME Connect | полная |
Термозащита двигателя, °C | 150 |
Толкающее усилие, Н | 850 |
Максимальная масса створки, кг | 1200 |
Торговая марка | CAME |
Производство | Италия |
