Комплект РОЛТЭК SL1000AC KIT для автоматизации откатных ворот массой до 1000 кг

Описание комплекта автоматики для откатных ворот РОЛТЭК SL1000AC-KIT

Комплект РОЛТЭК R-TECH SL1000AC KIT - на базе электромеханического привода с самлблокирующимся редукторов R-TECH модели SL1000AC, включает в себя дополнительные аксессуары, предназначен для автоматизации откатных (сдвижных) ворот общим весом створки до 1000 кг, расчитанной на ширину проема до 12 м. Корпус поддерживает высокий стандарт защиты IP54 от пыли и влаги, тем самым надежно защищая рабочие элементы привода от негативного влияния внешних факторов окружающей среды. Для удобства программирования и монтажа, блок управления приводом отделен от моторного отсека и расположен сбоку, в отдельном боксе с защитной крышкой. Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, позволяющую предотвратить несанкционированный доступ извне. В случае же отключения электричества, благодаря аварийному ручному расцепителю, можно открывать или закрывать ворота вручную. Привод адаптирован для работы в условиях резко континентального климата России и обладает широким температурным диапазоном эксплуатации от -40°C до +70°C.

Комплект РОЛТЭК R-TECH SL1000AC KIT подходит для автоматизации откатных ворот с средней интенсивностью эксплуатации.

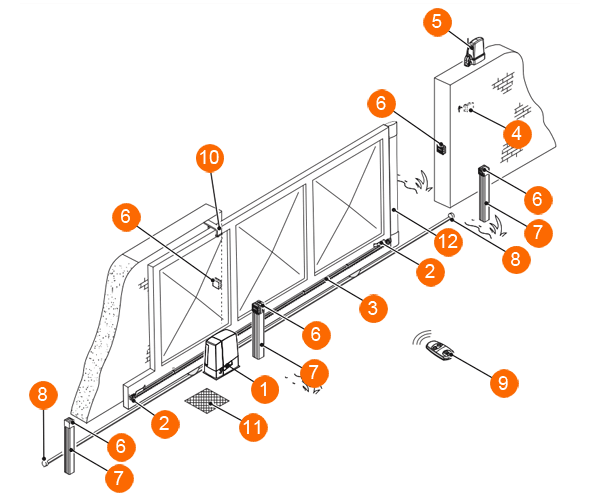

Пример типовой установки

1. Привод
2. Упоры концевых выключателей
3. Зубчатая рейка
4. Ключ-выключатель
5. Сигнальная лампа
6. Фотоэлементы безопасности
7. Стойки под фотоэлементы
8. Механические упоры
9. Пульт ДУ
10. Направляющая скоба с роликами
11. Разветвительный колодец
12. Чувствительный профиль

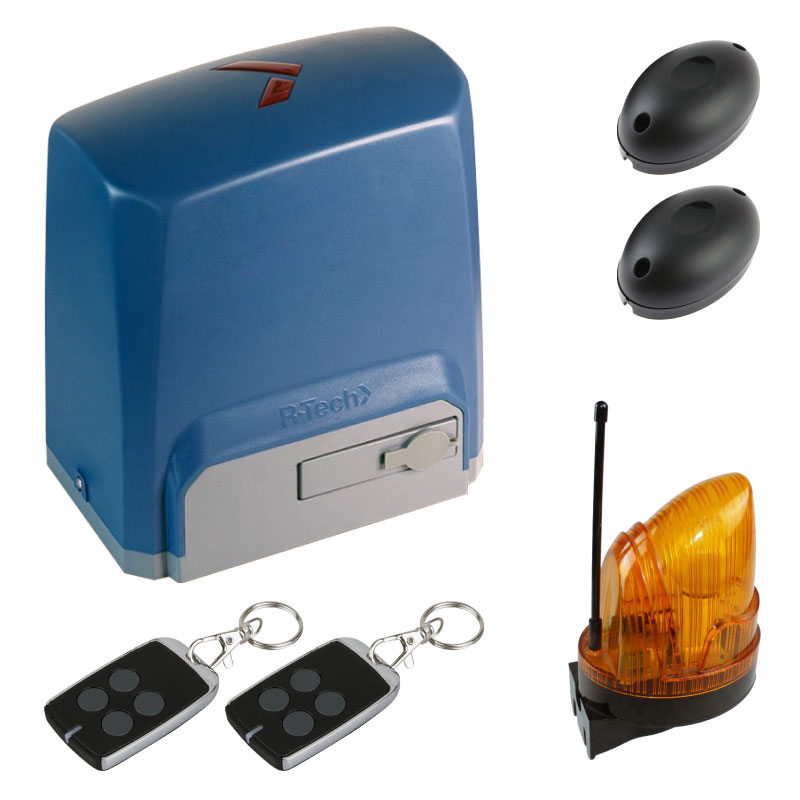

Состав комплекта

• SL1000AC   Привод  1 шт.
• A-RT-4   Пульт радиоуправления 4-канальный  2 шт.
• A-RT-F1   Фотоэлемент  2 шт.
• A-RT-LA230V   Лампа сигнальная со встроенной антенной  1 шт.
• Ключ разблокировки  2 шт.
• Кронштейн механического концевого выключателя  2 шт.
• Винт кронштейна механического концевого выключателя М6×10  4 шт.
• Подставка универсальная М10  1 шт.

В приводе R-TECH SL1000AC установлена плата управления PY600-AT поддерживающая работу в широком диапазоне входного напряжения, что позволяет использовать привод в местах с нестабильной электрификацией, например, в удаленной сельской местности. Плата оборудована подстроечными резисторами и механическими DIP-переключателями, для программирования и управления дополнительными функциями работы привода (функция частичного открывания створки для прохода пешехода (режим калитки), функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов, функция автоматического закрывания ворот, функция замедления в режиме открывания/закрывания и другие). В блок управления встроена радиоплата, поддерживающая частоту 433,92 МГц и позволяющая хранить в памяти до 40 пультов передатчиков R-TECH A-RT-4. Расширить функционал комплекта РОЛТЭК R-TECH SL1000AC KIT позволит следующее дополнительное оборудование и аксессуары:

• Модуль открытия ворот с телефона R-TECH A-RTU5024 v2020 Lite
• Внешний радиоприемник R-TECH A-RT-GE-RCV1

Привод для откатных ворот R-TECH SL1000AC оборудован механическими концевыми выключателями, которые реагирует на перемещение стопоров, прикрепленных на рейке, и вырабатывают команду на остановку ворот. Настройка и управление которыми осуществляется с помощью механических DIP-переключателей расположенных на плате.

Основные преимущества комплекта РОЛТЭК R-TECH SL1000AC KIT

• Простота настройки и удобство монтажа.
• Упрощенный доступ к внутренним частям двигателя.
• Легкость сервисного обслуживания.
• Устойчивая работа в условиях пониженного напряжения и низких температур.
• Простой и практичный механизм разблокировки металлическим ключом.
• Встроенный блок управления с интегрированным радиоприемником.
• Запись до 40 пультов в память встроенного радиоприемника.
• Простое программирование функций при помощи dip-переключателей.
• 2 четырехканальных пульта радиоуправления уже в комплекте.
• Стальная фрезерованная внешняя шестерня.
• Бронзовая шестерня редуктора.
• Высокопрочный пластиковый корпус (IP54).
• Низкий уровень шума и защита от перегрева.
• Широкий перечень подключаемого дополнительного оборудования и аксессуаров.

Функционал комплекта автоматики РОЛТЭК R-TECH SL1000AC KIT

• Функция частичного открывания створки для доступа пешехода (режим калитки).
• Функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов.
• Функция автоматического закрывания ворот.
• Функция замедления в режиме открывания/закрывания.

Ограничения

• Максимальная масса створки (кг) 1000
• Максимальная ширина створки (м) 12
• Модуль шестерни m4/Z17
